【论文阅读】Chain Replication for Supporting High Throughput and Availability

背景和驱动

GFS(Google File System) 等存储系统为了高吞吐和高可用牺牲强一致性，本论文提出一种新复制协议链式复制（Chain Replication，简称 CR），在保持强一致性的前提下实现高吞吐和高可用。

本论文用 CR 协议讨论了对象存储的设计和实现。论文讨论的对象存储只有 query 和 update 两种操作，update 原子地更新对象。

接口

对象存储只提供两个接口：

• query(objId , opts )：查询某个对象的值。
• update(objId , newVal , opts )：原子地更新对象，允许根据条件进行计算。

架构

CR 实际上是 PB（Primary/Backup）策略的改进版本，将 PB 的并发消息传递改为串行的链式传播，以此实现了和 PB 持平甚至更好的性能。

论文介绍和推导 CR 协议的方式非常学术，首先定义客户端视角的对象状态迁移，根据对象状态迁移提出 CR 协议，然后标示出 CR 协议的不变量，最终证明发生故障也能维持这些不变量。

对象主要有两个状态，Hist和Pending分别标示对象的更新请求序列和对象存储未响应的客户端请求。对象状态存在三种迁移：

1. 客户端请求到达，将其附加到Pending。
2. 集群服务请求：
   1. 从Pending删除该请求。
   2. 服务请求
      • READ：返回对象的Hist最新的值。
      • UPDATE：将更新附加对象Hist。
3. 集群忽略请求：从Pending删除该请求。

实际的存储实现上，对象的多个副本串联成一条链。客户端看到的两个状态在实现上定义为：

• $Hist_{obj}$ 定义为 $Hist^{T}_{objID}$ 。$Hist^{T}_{objID}$ 即尾节点记录的更新序列。
• $Pending_{objID}$ 定义为链上任何节点接收到但尾节点未响应的请求。

链上的节点（副本）可以分为三种角色：

1. 首节点：接收客户端的 update 请求，并计算结果。HEAD 将最终结果转发给后继节点。
2. 中间节点：接收前继节点转发的数据，应用于自己的副本并转发给下一个节点。
3. 尾节点：向客户端返回 UPDATE 的响应，以及服务 query。因为消息从头到尾串行传播，尾节点的 $Hist^{T}_{objID}$就是链上已提交的更新序列，可以直接响应 query 序列。



   CR 链只负责复制，故障检测、领导者选举等由中心化的 master 节点完成。master 节点通常利用 Raft（In Search of an Understandable Consensus Algorithm）等共识协议或 ZooKeeper wait-free coordination for internet-scale systems 进行容错。

链式复制有以下几个特点：

• 只在 HEAD 计算，中间节点只是转发数据。
• 只有 TAIL 向客户端返回响应。
• 读请求和写请求分别由 HEAD 和 TAIL 服务。

链式复制的过程中存在两个不变量：

• Update Propagation Invariant：链中节点的 $Hist$ 是前继节点的前缀。update 消息从头到尾传播，因此很显然未故障时满足此不变量。
• Inprocess Requests Invariant：链中前继节点 i 的 $Hist_i$ 是后继节点 j 的 $Hist_j$ 和前继节点 i 未 ACK 消息（记作 $Sent_i$）的并集（$Hist$ 和 $Sent_i$ 均要保持 update 发送的次序） 。链上所有节点的 update 消息都由其前继节点转发，显然未故障时满足此不变量。

[!NOTE] 节点 i 在收到后继节点返回的 ACK 后，从 $Sent_i$ 删除对应的消息。$Sent_i$ 和 ACK 只用于故障恢复。

故障恢复

发生故障时，故障恢复必须也保持这两个不变量。故障恢复时 master 从配置中删除故障节点：

• HEAD 故障：Master 检测到故障，选择其后继节点作为新的 HEAD 节点，然后通知给客户端。

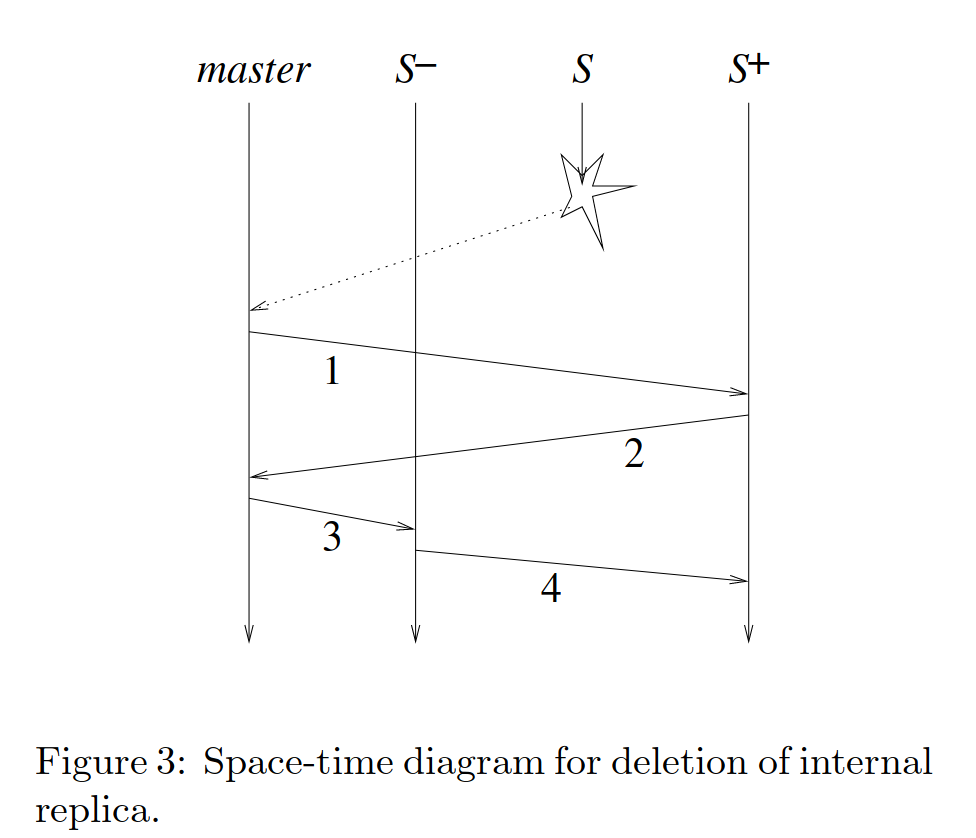

• 中间节点 S 故障：Master 检测到故障，首先通知后继节点 $S^{+}$ 新配置，然后再通知前继节点 $S^{-}$。为了确保 $S$ 故障前收到的消息全部转发给后续节点，$S^{-}$ 要将自己的未 ACK 消息 $Sent_{S^{-}}$ 发送给 $S^{+}$。最后，Master 通知客户端新配置。

[!NOTE] 论文说不继续转发 $S$ 故障前的接收到的消息会破坏 Update Progapagion Invariant。考虑这种情况，节点不记录 $Sent{i}$，节点 $S$ 故障后，$S^{-}$ 不向 $S^{+}$ 转发 $Sent_{S^{-}}$，此时客户端发送 update 请求并且 CR 链服务了此请求。此时，从 $S+$ 开始的节点的 $Hist$ 不再是 $S^{-}$ 及以前的节点的 $Hist$ 的前缀。

• TAIL 故障：Master 检测到故障，通知 TAIL 的前继节点成为新的 TAIL 节点，并通知客户端新配置。

故障恢复的成本主要取决于

• Master 检测到故障的延迟
• 删除故障节点并广播新配置
• 新添加的节点从前继节点同步数据

CR 协议中，客户端不识别请求消息丢失和集群忽略（ignore）请求，因此没有引入新的故障模式。当集群故障而无法响应请求时，客户端超时而不区分请求消息丢失还是集群故障无法服务。当 CR 链上的故障恢复的足够快（在客户端超时前恢复）时，客户端不会识别到故障，只是经历了一次延时比较大的请求。

CR 协议的可用性略优于 PB 协议。

• 最差情况：PB 的 primary 故障，CR 的 TAIL 故障。 考虑 PB 协议下 primary 故障后的恢复流程，Master 节点要检测到故障，然后获取所有 backup 的状态，选择状态最新的 backup 为新的 primary，再将新配置同步给客户端。而 CR 协议下，TAIL 故障只需要删除 TAIL 即可，因此最差情况下 CR 的服务中断时间不长于 PB。
• 最佳情况下：PB 的 backup 故障，CR 的中间节点故障。 论文说 PB 策略只在无进行中的 update 时可以服务 query。论文的意思可能是要实现 ZooKeeper wait-free coordination for internet-scale systems 的流水线和异步接口，因此 query 必须等待先前的 update 完成。论文的描述非常模糊，实际上要实现线性一致性只需要确保 query 不能读取到未提交的 update 即可，query 不需要等待进行中的 update。如果要实现 ZooKeeper wait-free coordination for internet-scale systems#一致性模型，CR 也必须等待 update 完成。因此，我倾向于认为最佳情况下 PB 和 CR 的可用性相差无几。

添加节点

理论上可以将节点添加到 CR 链的任意位置，实践上通常添加到 CR 链末尾。

添加节点流程如下：

1. Master 告知 TAIL 节点向新节点转发 $Hist^T$，并记录 $Sent_T$。TAIL 节点向新节点转发数据时，它仍然可以正常服务客户端请求。显然，始终满足 Update Progatation Invariant。
2. 等到新节点同步了足够多的数据时（满足 Inprocess Progatation Invariant），通知 TAIL 节点转化为中间节点。TAIL 节点可以将为处理的 query 请求转发给新 TAIL 节点。
3. 通知新添加的节点作为 TAIL 节点，并通知客户端新配置。

CR 协议添加新节点的方式和 Raft 配置变更时将新加入节点作为 Learner，只从 Leader 同步数据，但不参与集群 quota 有异曲同工之妙。

分片

一个 CR 链只能保存 1 个对象的 N 个副本，对象存储将多个对象聚合为一个 volume，当成一个对象存储在一条 CR 链中。为了索引对象在 volume 中的位置，对象存储需要一个 dispatcher 将客户端请求（对象）转换为对 CR 链中的 volume 的请求。后文只考虑 CR 链存储对象的情况。

[!INFO] Finding a needle in haystack Facebook’s photo storage 将海量小文件聚合成一个文件存储。

一条 CR 链只能存储一个 volume/object，为了实现高吞吐，必须进行分片，使用多条 CR 链存储对象。使用分片策略可以带来以下好处：

• 并发故障恢复。一台主机上放置 N 条 CR 链（作为 TAIL），故障恢复时该主机可以从它的 N 个前继并发同步数据。
• 负载均衡。CR 链中 HEAD 和 TAIL 的负载最重（update 多则 HEAD 重，query 多则 TAIL 重），一台主机上放置多条链，主机可以同时作为不同链的 HEAD/MIDDLE/TAIL，从而平衡负载。
• 动态调整对象的可用性。低优先级的对象所在 CR 链长度可以设置为 3，高优先级对象所在 CR 链长度可以设置为 5 甚至更大。

论文介绍了三种分片策略：

• ring：结合一致性哈希，CR 链按圆环分布在主机上。
• rndpar：随机选择副本所在的主机，这种策略可以提高故障恢复的并发度，但存在多个副本在一台主机的概率。
• rndseq：限制了故障恢复并法度的 rndpar。现实中没有使用，可以用于 benchmark 基准。

FAWN a fast array of wimpy nodes 使用了 ring 策略。

对比

评价

Chain Replication 作为“更好的”Primary/Backup 协议，将 PB 的 primary 职责拆分成了 HEAD 和 TAIL 两个节点，降低了 primary 的压力，并通过合理的分片实现了更好的性能。

CR 协议的故障模型非常理想化，由独立的 Master 负责故障检测，Master 很难处理网络分区和脑裂，Master 很难处理 CR 节点可以和 Master 通信，但 CR 节点间发生分区的情况。

尽管 CR 可以容纳 N-1 个节点故障，但却会被单个节点拖垮整体性能，这也限制了 CR 的使用。

Q&A

• 论文所谓的“没有暴露新的故障模式”指什么？

  没有暴露新的故障模式指，当集群无法服务请求时，在客户端看来相当于请求消息丢失。

• Evaluation 5.1 中，为什么说 weak chain 的 HEAD 上的 query 需要等待 update 完成？

  论文没有介绍 weak chain 的实现，只说允许任务节点服务 query 请求，也没有说 weak chain 的 consistency。 考虑不等待的情况，节点直接返回变量的值，节点在响应 query 后，转发 update 到下一个节点前故障，此 update 丢失，但却向客户端返回了不存在的 update 的值。 这样说的话，不仅是 head 需要等待，middle server 也要等待。

• 为什么 Evaluation 中，发生故障后，update 性能上升？

  update 性能上升是因为链长度变短，forward 成本下降。

• 为什么 Evaluation 中，发生故障并恢复后，query 性能下降？ 这是因为恢复过程中创建了新的 chain，恢复后的服务器不相比于其他服务器，所在的 chain 更少，但它是所有它所在的 chain 的 tail。这导致 chain 在服务器上的分布不再均衡，故障的节点上 chain 少，其他节点 chain 多，从而导致查询性能下降。
